體育館運動木地板的結構和施工工藝流程
發布時間：2018-08-27 15:37??作者：admin?來源：未知
體育運動木地板是一種具有優良的承載性能，高吸震性能，抗變形性能的運動木地板系統，并且其表面的摩擦系數必須達到0.4-0.7，太滑或太澀都會對運動員造成傷害。優良的沖擊吸收性能可有效的避免運動員受到運動損傷。作為籃球場的體育木地板，還需要具有90%以上的球體反彈能力。
凱潔體育木地板結構基本包括:

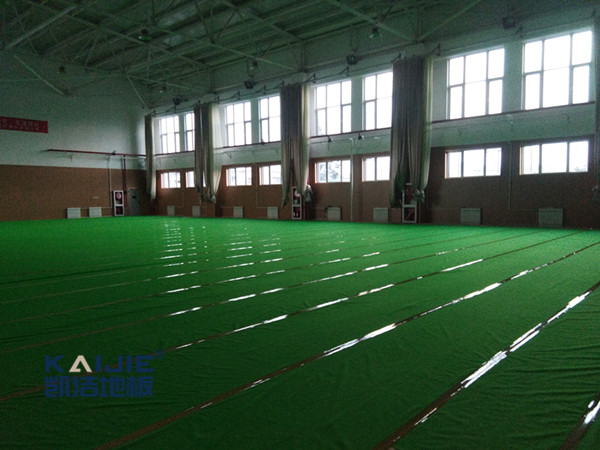

防潮層：PE土工防潮薄膜 彈性墊層：彈性墊材料有PU、橡膠、再生橡膠、PVC等等不同種類，主要為系統提供吸震性能。
承載層：承載層可采用單龍骨或雙龍骨做法，通常需要使用防腐劑進行防腐處理。
龍骨間距一般設置為400mm。根據是否將龍骨與地面做固定以及采用何種固定方式，可將體育木地板分為懸浮式系統，固定懸浮式系統和固定式系統。
專業體育運動木地板的結構和施工安裝的方法
穩定層：通常采用較大幅面的板材，主要有OSB板，膠合板等，尺寸基本為1.22*2.44m，厚度大多在12mm以上。
面板：面板可采用實木復合或實木板。樹種選用優質硬木，比較普遍使用的有硬楓木，柞木，櫸木等等。
由于楓木是長纖維樹種，堅韌性好，硬度也適中，且在比賽以及電視轉播中的觀看效果佳，因此**上絕大多數體育館的面板均是采用楓木來制作。
面板含水率不得超過當地平衡含水率。國外進口的MFMA的楓木面板規格一般有20mm、26mm厚度，寬度有38mm、57mm等等。國產板的尺寸大多數為22mm厚，帶凹槽及凸緣。
釘子：面板釘子采用50毫米L型或T型木地板專用強力釘;穩定層通常采用U型釘與龍骨進行連接。

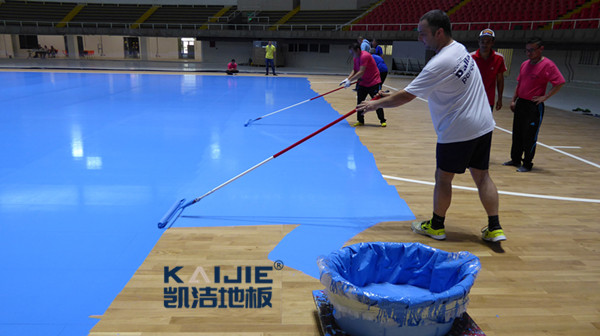

油漆：油漆分為工廠涂裝的UV漆和施工現場涂刷的聚胺酯漆兩種，均需滿足摩擦系數0.4-0.7的要求。在方面需做到做到無三苯(即苯、甲苯、二甲苯)和三無苯(即漆、固化劑、稀釋劑三項不含苯)，且耐磨性、防滑性、光線折射度等方面表現良好。
劃線：采用同面板漆配套的劃線漆。
踢腳線：80mm×60mm型實木踢腳線。
體育木地板由于它的安裝面積較大，所處環境的溫、濕度變化不均必然導致地板自身的膨脹和收縮，在安裝的過程中必須有相應的工藝來保證地板正常變化時不會產生集中應力一致，導致地板的變形 開裂、起鼓等現象。
具體措施為：
**先一定要了解需安裝體育地板的場所的環境情況如年均溫度、濕度變化規律以及木材的平衡含水率。由這些數據在工程來調節此批木地板的含水率以滿足當地的需求不至于使地板產生較大的變化。
其次在施工現場安裝地板時一定要留出伸縮縫來抵消由地板的含水率變化而產生的變形量。一般龍骨的接頭,毛板的接縫都要留出1-3mm的縫隙,面層地板間根據地板的寬度及當時的地以及當地的木材平衡含水率一般留出0.2-0.5mm的縫隙,表面縫隙一定要均勻筆直給人一種**的立體感。
當遇到墻體、柱子等硬件時必須留出3-5cm的伸縮縫上面壓通風式踢腳線。場地的四周必須用木地板做通風孔保證隱蔽工程的空氣和室內的空氣進行循環流動，防止內部材料的腐爛變質，一定不要做外部通風孔，因為如果隱蔽工程和體育館的外部相通則它們之間進行空氣循環，由于外部氣候變化頻率較高必然導致隱蔽工程的環境變化頻率增大，所謂的木頭“濕三年，干三年，不濕不干用半年”的諺語清晰的說明了木材自身怕環境頻繁變化，除非環境極其潮濕否則決不能進行強制通風，原理同上。
為了保證地板安裝的準確嚴密，在整個體育地板的安裝過程中應保證關鍵部位必須使用專業工具來安裝，如安裝面層地板則必須使用體育地板專用射釘槍，如在工地現場打磨上漆則須為無氣噴涂機(一種無揮發污染的設備)。

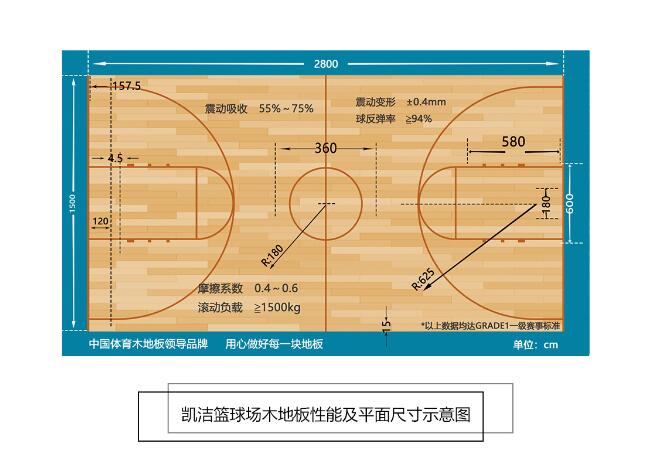

根據檢測標準，一個完工后的木地板體育運動場地應達到以下系列標準：
1、標準籃球在木地板上反彈高度于在水泥地面反彈高度的百分比,標準規定為≥90%.
2、當運動員落到木地板上時,受到的反彈力占落到地板上的力的百分比,震動吸收標準規定≥53%
3、摩擦系數反映地板表面的滑移特性,地板太滑或太澀都不利于運動員的移動或受到保護.標準規定的0.4-0.6之間.
4、滾動負荷反映地板的承受運動員等載荷的能力,標準值為1500N
5、作用點的變形量小為2.3mm，泛指標準變形。
6、離作用點500mm處的變形量大不得超過作用點處變形量的15%。
一.體育運動木地板施工條件
1、木地板施工前土建工程完工，施工現場整潔干凈，地面施工質量達到建筑設計要求;應該做防水、隔潮、隔氣處理;
2、室內水、電、汽、通風等安裝工程結束，水網管道經過打壓試驗后，確認已達到設計要求，正常使用;
3、避免交叉施工。如確實需要交叉施工必須經過業主、總承包方、工程監理、安裝隊等共同協商，明確責任，達成共識。并形成書面紀要;
4、確定地板材料含水率與地面濕度和大氣濕度。
二.體育運動木地板施工設備
1、設備、工具及儀器：水平儀、磨光機、手提電刨、手提切割機、噴槍、射釘槍、電錘、水平尺及建筑、木工常用工具;
2、材料、物資：施工前的各種所需物資，運至指定地點，按產品性能妥善貯存保管，貯存數量滿足施工進度;
3、施工條件的檢查：檢查是否具備施工條件，對不符合施工要求的事項以書面形式提交有關部門協商解決。
4、施工進度，現場管理等有關制度編制：
①成立施工監理小組：確定施工監理小組成員責任;
②編制施工進度表：根據計劃編制施工進度表。
5、對施工人員進行技術、安全、防火、防盜、文明施工教育，遵守施工規范，服從現場管理，執行規章制度。
三. 地面找平，分割
1、水泥地面、墻面(安裝踢腳板處)找平、清理現場：
2、采用9點法，用水平儀確定水平面標注側面墻壁上;
3、確定外側的分割線位置，標注側面墻壁上;
4、確認十字交叉處在同一水平面，凸起部分砸平，凹處部分采用圖紙設計材料添平;
5、在墊木表面涂刷防腐材料。

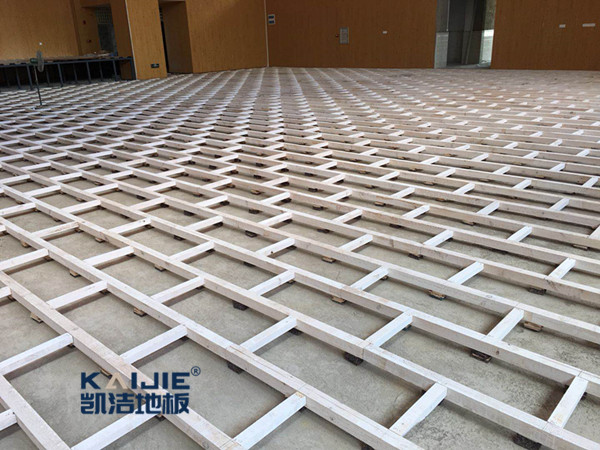

四.龍骨，小龍骨的安裝鋪設
1、龍骨、小龍骨的檢查、劃線、鋸斷、定長。
2、龍骨、小龍骨分別按圖紙中心距的要求，在剔除缺陷的前提下，合理確定長度，鋸口平直表面光滑;
3、龍骨、小龍骨表面刷防腐材料;
4、龍骨、小龍骨的安裝：“中龍骨”沿場地縱向中心線單根延續鋪設，“中龍骨”的中心線與標示測繪的中心線重合，表面標高符合測繪標高，合格后，應用木夾板連接、捆綁、加固龍骨，即可鋪設小龍骨，且與龍骨垂直、夾緊、釘牢;
5、龍骨、小龍骨安裝時應注意邊龍骨端小龍骨與墊木、墻壁及相鄰龍骨的位置，龍骨、小龍骨與墻壁應有一定間隙，龍骨與小龍骨、龍骨與龍骨、小龍骨與小龍骨結合符合要求;
6、檢查龍骨與小龍骨組成的平面的平面度并標示，檢測后采用電刨進行局部找平，涂防腐材料。
7、龍骨安裝交驗。
五.毛地板鋪設
專業體育運動木地板的結構和施工安裝的方法
1、毛地板兩面刨平、刨光、定厚，兩端對齊;
2、毛地板鋪設角度符合圖紙設計要求，沿邊部的端頭切割整齊，端頭與龍骨、小龍骨平齊;
3、毛地板端頭接合處落在龍骨上，不得懸空;毛地板鋪設排板時寬窄搭配均勻，接頭錯開;板與板之間留有均勻間隙。
4、毛地板釘牢在龍骨上，毛地板兩端及兩側，鋼釘釘在龍骨上，釘頭砸入毛板內;
5、毛地板上表面修正，檢查平整度、刨平;
6、毛地板安裝交驗。
六.防潮油氈隔離層鋪設
沿小龍骨方向鋪設防潮隔離層，防潮材料表面不得有洞、撕裂，防潮隔離層鋪設平整。
七.面板安裝
1、安裝前檢查面板的質量;
2、沿中心龍骨方向逐根連接鋪設中心地板，表面與設計標高一致，位于中心位置，棱邊呈直線，合格后從兩側加固，中心行地板為兩側榫頭型，加固時在兩頭及中間每400MM處釘鋼釘，并砸入地板內，不得損傷地板，釘眼處平整光滑;
3、沿中心地板的兩側同時鋪設其它地板，在鋪設過程中相鄰地板接頭錯開，地板與地板之間應有3-5MM的間隙，不得砸得太緊，防止損傷地板表面及棱角;
4、地板需要截斷時，正面向下，毛刺位于背面，切口平滑、整齊;
5、施工周期應安排緊湊，注意外界環境的變化，特別注意水、汽污染或堅硬異物、油類、粉塵、易燃品等危害性物質對地板的污染侵害，與木地板施工項目無關人員不經允許不得進入施工現場，加強對施工現場監管;
6、踢腳板安裝用鋼釘釘入防腐木磚固定，釘頭砸入木材內，釘眼添平;
7、踢腳板布設合理，排氣孔接縫均勻一致，在建筑物交角處的踢腳板接縫應切45度角，切口直平、光滑，接縫嚴密;踢腳板安裝注意清理通風槽中的雜物;
8、踢腳板安裝時與相關工程接口協調配合;
八.油漆及表面處理
專業體育運動木地板的結構和施工安裝的方法
1、對木地板、踢腳板、壓線條表面進行填平透明膩子，打磨，大面積粗磨采用80-120#木砂紙，消除木毛、機械痕跡及安裝誤差;
2、大面積細磨采用35#木砂紙打磨，表面平整、細膩;
3、清理、擦拭表面粉塵;
4、底漆打磨清理：采用500#的漆膜打磨砂紙去除底漆表面的顆粒毛刺，打磨均勻一致，不得損傷板面，打磨后逐塊檢查，必要時補充加工，打磨后的粉塵清理干凈;
5、重復做上述工序，縫隙應采用透明膩子填實，然后涂面漆。
標準體育場館運動地板所采用的原材料**先應是**實木，所有材料均為半成品的現場裝配施工。除下面基礎施工應采用防潮層措施外，地面之上的木質構架共分三層：基礎的枕木(應作防腐處理)中間的夾板或毛板，面板規格尺寸以及安裝的制式，各層間的安裝角度，各部件之間的連接裝配，面板表層的處理及施工現場的涂改工藝、對此均有嚴格要求。
為使運動地板符合**籃聯對運動地板各項功能的嚴格要求，能舉辦各級別高水平的各類體育運動，使運動地板能夠長期的持續地承受高強度、大負荷、在激烈的競技運動中以人為本，大限度地降低運動員在地板上因彈跳所代來的震傷可能性，同時球與地板能在落點上反彈速度準確快捷，均勻的運動平衡性、抗震性、減震性、隔音性是運動地板必備功能。
運動地板在常年的滾動負荷下能有效的防止垂直變型，平面變型，球的回彈能力，震動吸收，收以僅是對運動地板系統在使用功能上的特殊要求，欲達到并能很好地滿足上述功能要求，就必須嚴格地按專業運動地板施工，使整個實木構架系統更加科學合理，符合生物力學規律、更好適應運動員激烈地快節奏的競技運動。
高端的實木運動系統(如國標籃球館、排球館、保齡球館...)都是現場裝配施工后再涂裝油漆、采用“素板現澆”式施工法，用此法嚴格制作的運動地板能滿足上述各項技術功能指標的實現。如果說，對不甚熟悉運動地板的人來說更具抽象性。那么竣工后的檢驗標準就更能直觀地，真切實在地展示在你的面前。
**先用2m直尺檢驗竣工后的地面平整度，其凹凸應在2mm以內(**標準3mm)板縫間垂直嚴密無隙,可盛水不漏、板與板平面接縫平順，指觸幾乎無高低感覺,整個地面系統穩固踏實.不變型,不發響,球落地面反彈快速、準確。
